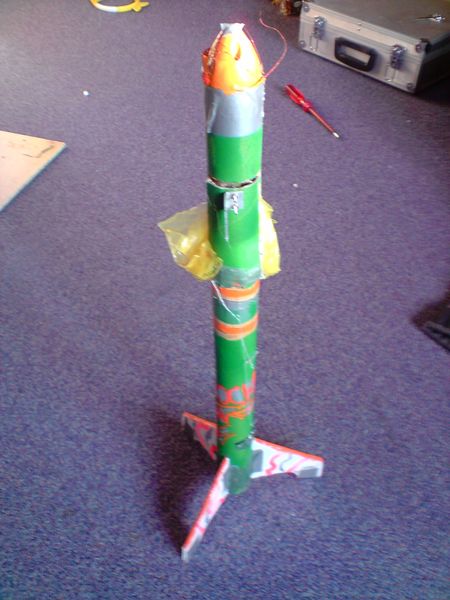

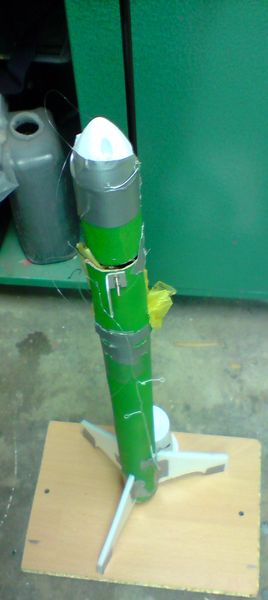

Green Rocket
Ein neues Projekt, welches fast komplett aus Resten gebaut wurde.
Technische Daten:
-Länge: 75cm
-Durchmesser (ohne Flossen): 4cm
-Gewicht: 150g

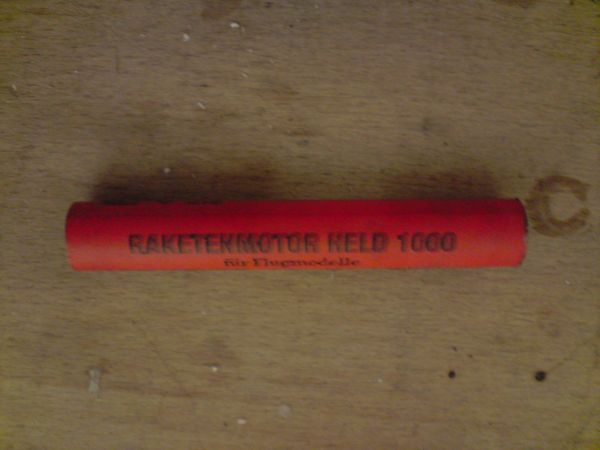

-Triebsatz: Held 1000
-Material: Pappe
Materialliste:
-Papprolle
-Plastikrohr
-Depron
-Angelschnur
-kleiner Spinner
-Holzplatte
-Stab
-Jogurtbecher
-2 Dübel
-kleine Holzklötze
-Mülltüte
-Sekundenkleber
-Klebeband
-Plastikplatte (ca. 0,5 cm dick)
-Sekundenkleber
Technische Daten:
-Länge: 75cm
-Durchmesser (ohne Flossen): 4cm
-Gewicht: 150g
-Triebsatz: Held 1000
-Material: Pappe
Materialliste:
-Papprolle
-Plastikrohr
-Depron
-Angelschnur
-kleiner Spinner
-Holzplatte
-Stab
-Jogurtbecher
-2 Dübel
-kleine Holzklötze
-Mülltüte
-Sekundenkleber
-Klebeband
-Plastikplatte (ca. 0,5 cm dick)
-Sekundenkleber
Bauanleitung:
1)Rohr der Rakete
Als erstes braucht man ein langes Rohr aus Pappe. Dieses haben wir direkt am Anfang mit grüner Farbe angesprüht und trocknen lassen.
Das Stück neben der Grünen Rolle haben wir vorher abgeschnitten, da die Rakete sonst zu lang wird. Dieses Stück wird auch später noch gebraucht.2)Halterung des Triebsatzes
Da der Triebsatz komplett bis zum Ende durchbrennt und wir nicht wollten das die Rakete abbrennt, mussten wir das Ende des Triebsatzes abschirmen. Dies

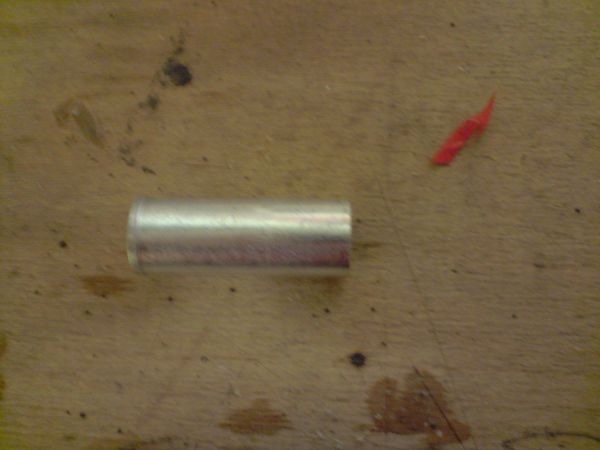

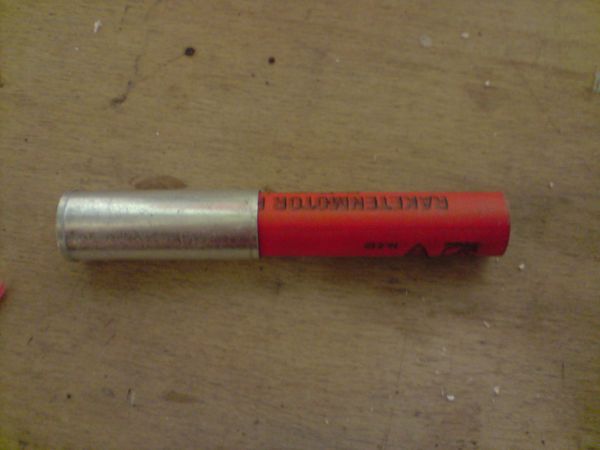

realisierten wir durch einen Patronenhülse welche genau über den Triebsatz passt, dieser kann aber trotzdem noch herausrutschen. Das ist sehr wichtig warum wird später erklärt.

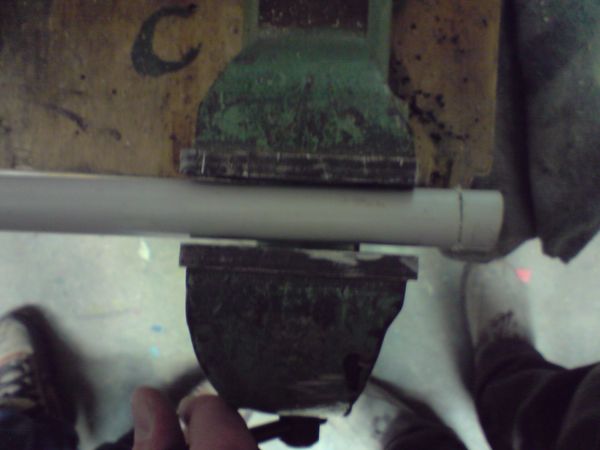

Da diese Konstruktion in der Rakete schlecht befestig werden kann, schneiden wir uns ein Plastikrohr, in das die Hülse genau reinpasst, ca. 5mm kürzer als den Triebsatz, damit man ihn falls etwas klemmt den Triebsatz wieder leicht herausbekommt.
Dieses Stück wird nun über in die Patronenhülse gesteckt und mit Sekundenkleber festgeklebt.

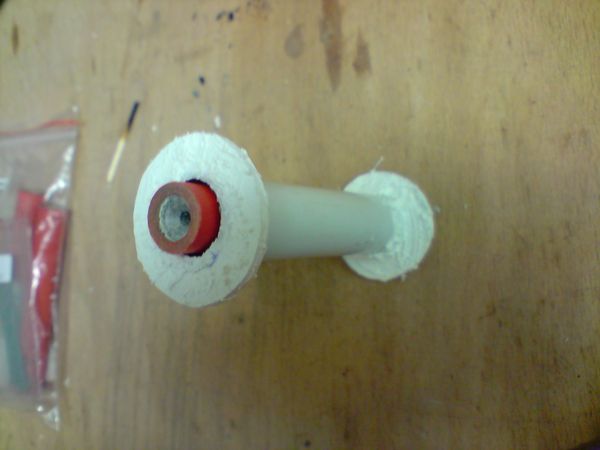

Das Ganze ist aber immer noch zu dünn um in dem Rohr der Rakete befestig zu werden, deswegen haben wir aus einem Stück Plastik zwei Kreise ausgeschnitten, die genau in das papprohr passen in das eine wird ein Loch gebohrt, welches so groß das es genau über das Plastikrohr passt. Die Platte ohne loch wird nun oben auf die Halterrung für den Triebsatz geklebt.

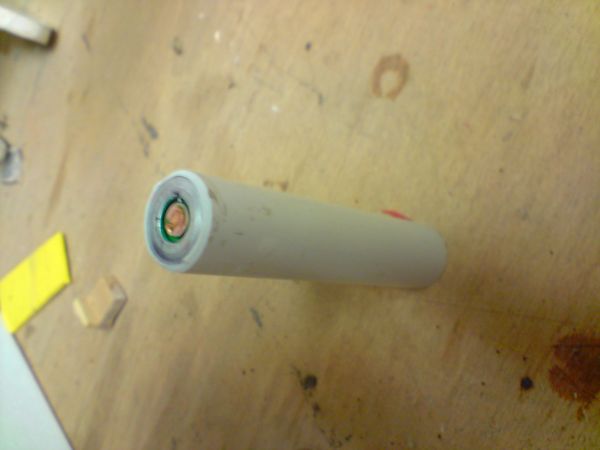

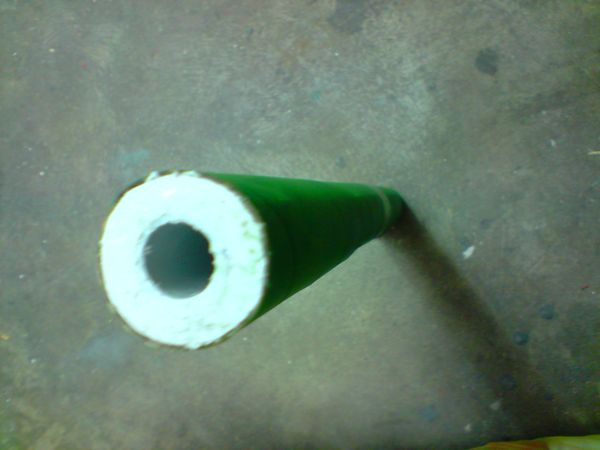

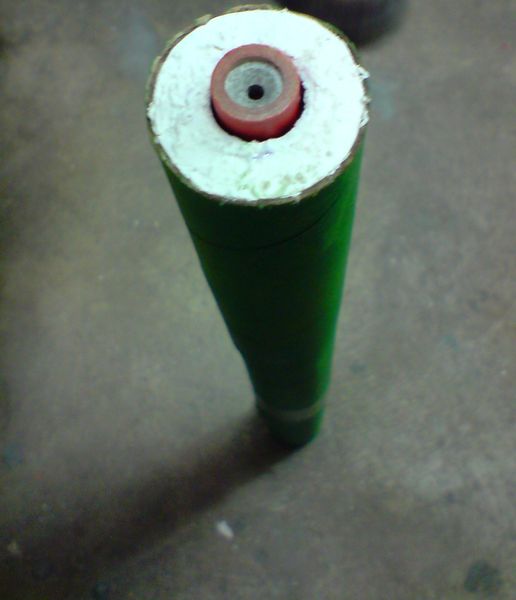

Dieses Stück wird nun unten in die Rakete geklebt, so das das Loch nach unten Zeigt und die Platte bündig mit der Papprolle abschließt.
Der Triebsatz müsste jetzt leicht Rausfallen wenn man die Rakete auf den Kopf stellt.
3)Fallschirm

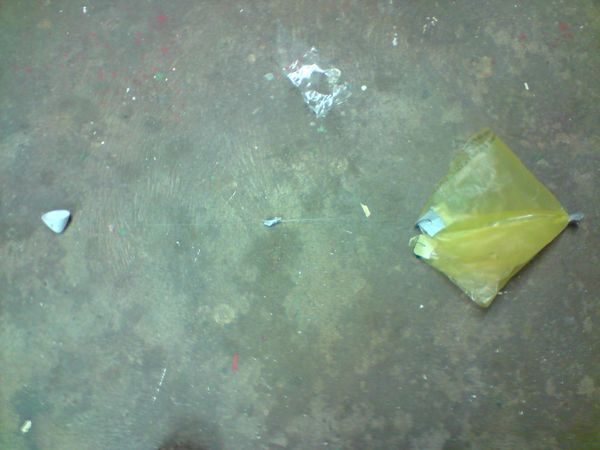

Der Fallschirm wird einfach aus einem Müllbeutel Ausgeschnitten. Er sollte ungefähr 20x20 cm groß sein. Die Ecken des Fallschirmes werden mit Klebeband verstärkt. In die verstärkten Ecken wird jetzt jeweils ein Loch gemacht und jeweils ein reisfester Faden wird an dem Loch festgeknotet. Die 4 Fäden sollten ungefähr 15cm lang und am Ende zusammengeknotet sein.
An diesen Knoten wird nochmal 15cm Schnur gemacht, an dessen anderem Ende ein kleiner Plastikspinner gemacht wird.
Die vier Fäden am Fallschirm müssen genau gleich lang sein.
4)Startrampe

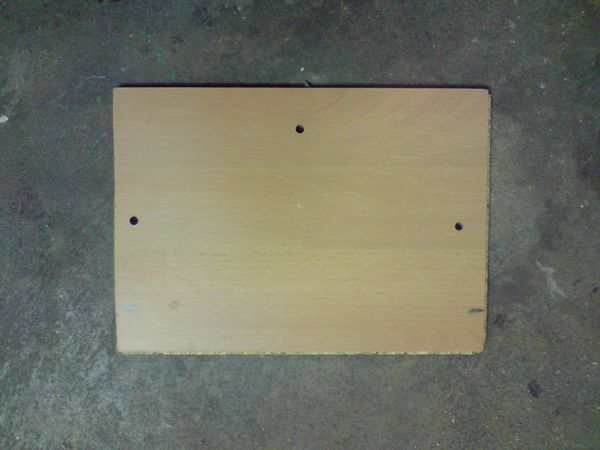

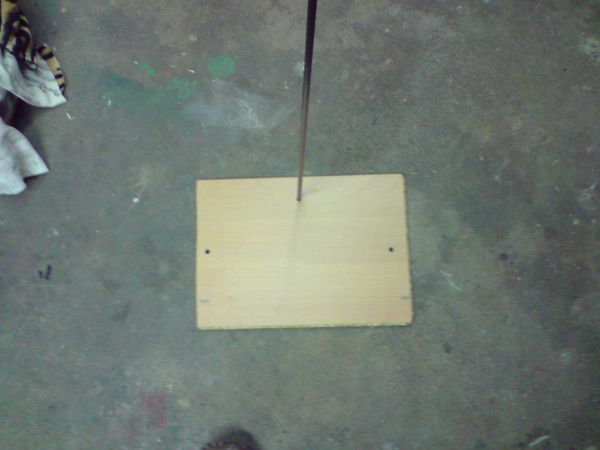

Die Startrampe ist sehr simpel aufgebaut: Man nimmt ein kleines Holzbrett auf das die Rakete passt und bohrt 3 löcher herein. 2 für Heringe um alles Später im Boden zu befestigen und ein drittes in das eine Stange gesteckt wird, an der die Rakete geführt wird.
Damit die Stange gerade ist nimmt man einfach einen Jogurtbecher und macht ein Loch unten rein. Der Becher wird nun,auf dem Kopf, über das Loch in der Platte geklebt und die Stange wird in beinden Löchern festgeklebt.
5)Fallschirmklappe

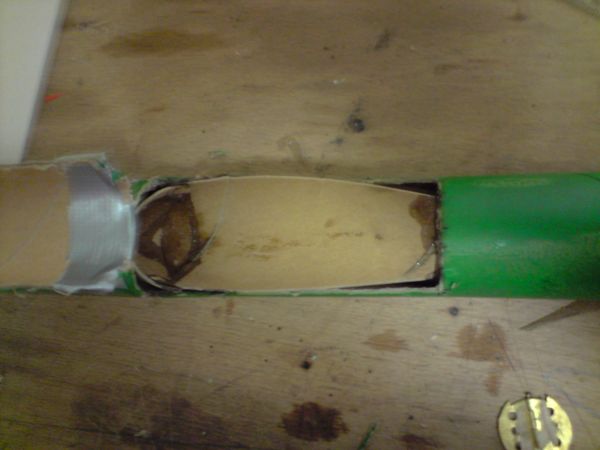

Für den Fallschirm wir in eine Seite der Pappröhre ein ca.12*5cm großes Loch geschnitten. Unten an der Klappe wird mit Klebeband ein Scharnier gebaut. Damit der Fallschirm nicht durch die Rakete rutscht wird jetzt das abgeschnittene Stück Papprohr benötig. Es wird so zurrechtgeschnitten und in die Öffnung Geklebt wie es unten auf dem Bild zu sehen ist.
Jetzt wird oben in die Klappe ein kleines Loch geschnitten durch das eine NICHT Brennbare Schnur Geknotet wird. Diese wird an die Seite des Triebsatzes geklebt und so zu der Klappe geführt, dass es nicht zu straff ist und dass es nicht verbrennt wenn der Triebsatz gezündet ist. Wenn der Triebsatz Abgebrannt ist fällt er aus der Rakete und öffnet die Klappe vom Fallschirm.
6)Fallschirm Faltung und Befestigung
Der Fallschirm wird einmal in der Mitte von rechts nach links gefalten und dann noch einmal von unten nach oben. Jetzt wird er so in die Öffnung geklebt, dass die Schnüre oben herrausgucken und man schliest die Klappe mit einem kleinem Stück Tesafilm. Das Tesa muss aber so lose sein das die Klappe sich durch den zug des Triebsatzes öffnet.
Die Spinner an dem die Schnüre von dem Fallschirm befstigt sind wird oben FEST auf die Rakete geklebt.
6)Fallschirm Faltung und Befestigung
Der Fallschirm wird einmal in der Mitte von rechts nach links gefalten und dann noch einmal von unten nach oben. Jetzt wird er so in die Öffnung geklebt, dass die Schnüre oben herrausgucken und man schliest die Klappe mit einem kleinem Stück Tesafilm. Das Tesa muss aber so lose sein das die Klappe sich durch den zug des Triebsatzes öffnet.
Die Spinner an dem die Schnüre von dem Fallschirm befstigt sind wird oben FEST auf die Rakete geklebt.
